नाबला रेल फास्टनिंग सिस्टम

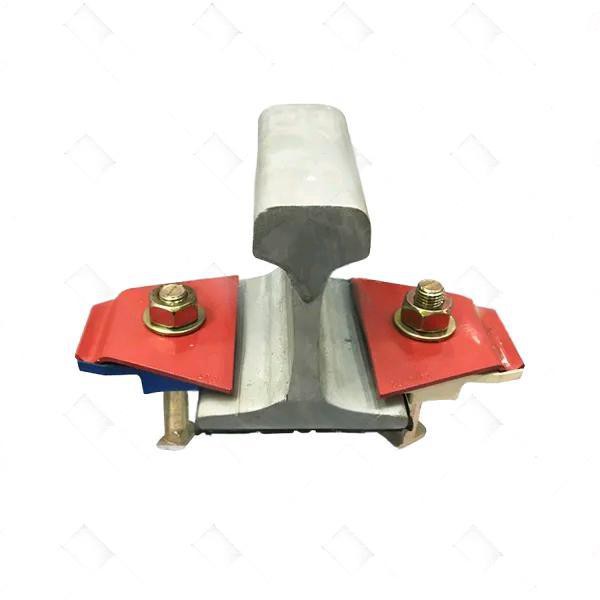

एक हल्की प्लास्टिक बेस प्लेट और NABLA इवोल्यूशन घटक नाबला रेल फास्टनिंग सिस्टम, एक किफायती ट्राम और लाइट रेल फास्टनिंग सिस्टम बनाते हैं। परियोजना की जरूरतों के आधार पर, नाबला रेल फास्टनिंग सिस्टम के उच्च प्रदर्शन और उपयोग में आसानी का उपयोग ऊपर से नीचे और नीचे से ऊपर दोनों निर्माण तकनीकों के साथ किया जा सकता है। वायु छिद्रों और चैनलों से बनी वायु निकासी प्रणाली बेस प्लेट को दक्षता के साथ ताजा कंक्रीट या सूखे मिश्रण में डालने की अनुमति देती है।

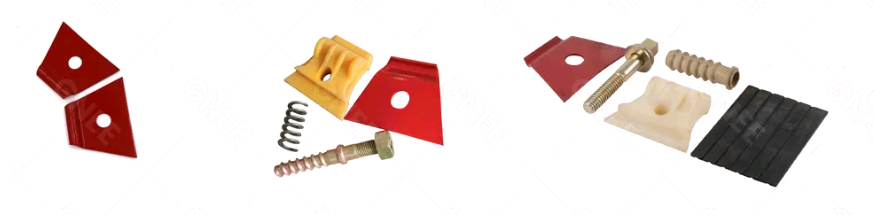

नाबला रेल फास्टनिंग सिस्टम के संरचनात्मक तत्वों में नाबला क्लिप, इंसुलेटर, स्टड, विशेष स्प्रिंग वॉशर, हेक्सागोनल नट और फ्लैट वॉशर शामिल हैं। फ़्रेंच टीजीवी हाई-स्पीड रेल प्रणाली नाबला रेल फास्टनिंग सिस्टम का व्यापक उपयोग करती है। नट को सावधानीपूर्वक कसने से, नाबला क्लिप क्लैंपिंग बल उत्पन्न करता है।







नाम का हिस्सा	प्रकार	सामग्री	सतह	टिप्पणी
नबला क्लिप	मोटाई 4मिमी या 4.5 मिमी	60Si2MnA, 60Si2CrA	सादा तेल से सना हुआ, लाल रंग की पेंटिंग, या अन्य आवश्यक ग्राहकों द्वारा	कठोरता: 42-47HRCथकान जीवन: 3 लाख चक्र बिना तोड़े मानक: DIN17221, जीबी/टी1222
विसंवाहक	यूआईसी54, यूआईसी60, S49 रेल	प्रबलित नायलॉन 66 (पीए66)	काला, नीला, पीला, हरा या अन्य रंग	अलग-अलग डिज़ाइन उपलब्ध हैं.
दोहरा अंत पेंच स्पाइक	यूआईसी54, यूआईसी60, 50 किलो रेल, 60 किलो रेल	ग्रेड 5.6: 35#	सादा तेलयुक्त, काला ऑक्साइड, गैल्वेनाइज्ड, गर्म स्नान जस्ती	30 डिग्री पर झुकना बिना दरार के.
विशेष बसंत वॉशर	18.25×34×78मिमी	एमएल08एएल	सादा तेलयुक्त, काला ऑक्साइड, गैल्वेनाइज्ड, गर्म स्नान जस्ती	के धागे की रक्षा के लिए डबल एंड स्क्रू स्पाइक
हेक्स नट	जैसा आदेश दिया गया	ग्रेड 5: 35#	सादा तेलयुक्त, काला ऑक्साइड, गैल्वेनाइज्ड, गर्म स्नान जस्ती	मानक: DIN985
सादा वॉशर	जैसा आदेश दिया गया	Q235	सादा तेलयुक्त, काला ऑक्साइड, गैल्वेनाइज्ड, गर्म स्नान जस्ती	मानक: DIN125





पेंच स्पाइक
एक स्क्रू स्पाइक, रेल स्क्रू (या लैग बोल्ट) एक बड़ा (~6 इंच या 152 मिमी लंबाई, 1 इंच या 25 मिमी से थोड़ा कम) धातु का स्क्रू होता है जिसका उपयोग टाई प्लेट या फास्टन रेल को ठीक करने के लिए किया जाता है। स्क्रू स्पाइक्स को स्लीपर में बने छेद में लगाया जाता है।

टाई प्लेट
टाई प्लेट, बेसप्लेट या सोल प्लेट एक स्टील प्लेट है जिसका उपयोग फ्लैंग्ड टी रेल और क्रॉसस्टीज़ के बीच रेल पटरियों पर किया जाता है। टाई प्लेट असर क्षेत्र को बढ़ाती है और रेल को सही गेज पर रखती है। उन्हें प्लेट में छेद के माध्यम से स्पाइक्स या बोल्ट के माध्यम से लकड़ी के संबंधों से बांधा जाता है।

रेल पैड
रेल पैड एक लचीली इंसुलेटिंग सामग्री है जो रेल फुट और स्लीपर या बेसप्लेट सतह के बीच स्थित होती है।

रेल क्लिप
स्प्रिंग क्लिप स्प्रिंग स्टील से बना एक धातु फास्टनर है जो रेल फुट को स्लीपर या बेसप्लेट से जोड़ता है।







नाबला रेल फास्टनर प्रणाली की विशेषताएं

NABLA ट्राम फास्टनिंग सिस्टम के जीएस एंकर 90kN और उससे अधिक की तन्यता ताकत वाले कंक्रीट स्लैब पर उत्कृष्ट लोड ट्रांसफर प्रदान करते हैं।

बन्धन प्रणाली रेल अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। कठोरता की एक विस्तृत श्रृंखला (35 एमएन/एम से 150 एमएन/एम तक) और -10 डीबी कंपन क्षीणन से बेहतर प्रदान करने के लिए नाबला फास्टनिंग सिस्टम को समायोजित करें।

इन्सुलेशन जोड़ें और नाबला फास्टनिंग सिस्टम की निर्मित सुरक्षा पर भरोसा करें। सिस्टम कवर के साथ आता है जो कंक्रीट संदूषण से बचाता है, और कवर घास, फुटपाथ, कंक्रीट और डामर सतहों के साथ संगत हैं। वे इन्सुलेशन बढ़ाते हैं और फास्टनिंग सिस्टम को कंक्रीट संदूषण से बचाते हैं।

पार्श्व और अनुदैर्ध्य भार का सामना करने के लिए प्लास्टिक बेस प्लेट आंशिक रूप से कंक्रीट में एम्बेडेड है। इसे फंसी हवा और पानी को बाहर निकालने के लिए डिज़ाइन किया गया है, जिससे रेल सीट के नीचे कंक्रीट का ठोस भराव सुनिश्चित होता है।

नाबला फास्टनिंग सिस्टम आवारा धाराओं से बचाने के लिए 20 K ओम (EN13146-5:2012) से ऊपर विद्युत इन्सुलेशन प्रदान करता है।



नाबला रेल फास्टनिंग सिस्टम के लाभ

स्थापित करने में आसान:

नाबला ट्राम फास्टनिंग सिस्टम को जल्दी और आसानी से स्थापित किया जा सकता है, क्योंकि यह नीचे से ऊपर और ऊपर से नीचे दोनों निर्माण विधियों के साथ संगत है। सिस्टम को सूखे मिश्रण या ताजा कंक्रीट पर लागू किया जा सकता है, ताकि ट्राम लाइनें जितनी जल्दी हो सके चालू हो सकें।

विश्वसनीयता:

सिस्टम के डिज़ाइन में एक अनुकूलित बेसप्लेट शामिल है जो फंसी हुई हवा और पानी को बाहर निकलने की अनुमति देता है, कंक्रीट भराव में कमजोर बिंदुओं को रोकता है और पूरे सेवा जीवन में ट्रैक सिस्टम की ताकत और प्रदर्शन सुनिश्चित करता है।

प्रत्यक्ष बन्धन:

नाबला फास्टनिंग सिस्टम एक प्रत्यक्ष फास्टनिंग सिस्टम है। ट्रैक को उसी विधि का उपयोग करके बेसप्लेट से जोड़ा जाता है जो बेसप्लेट को सहायक आधार संरचना से जोड़ता है।







हम समझते हैं कि उत्पाद की गुणवत्ता दीर्घकालिक सहयोग की नींव है। चूंकि हमारे उत्पाद रेलवे उद्योग में उपयोग किए जाते हैं, जहां सुरक्षा और विश्वसनीयता महत्वपूर्ण है, गुणवत्ता नियंत्रण से कभी समझौता नहीं किया जाता है। लैनलिंग में, कच्चे माल के निरीक्षण, फोर्जिंग, ताप उपचार से लेकर प्रदर्शन परीक्षण तक, प्रत्येक उत्पाद को यह सुनिश्चित करने के लिए सख्त नियंत्रण से गुजरना पड़ता है कि यह डिलीवरी से पहले रेलवे उद्योग के मानकों का पूरी तरह से अनुपालन करता है।









लैनलिंग समुद्री शिपमेंट के लिए जंग रोधी सुरक्षा के साथ-साथ स्टील पट्टियों और प्रबलित पैलेट के साथ मानक निर्यात पैकेजिंग का उपयोग करके सभी ऑर्डर के लिए सुरक्षित और कुशल पैकेजिंग और परिवहन प्रदान करता है। अनुरोध पर अनुकूलित पैकेजिंग भी उपलब्ध है, और लचीले लॉजिस्टिक्स समाधान दुनिया भर में थोक ऑर्डर और अंतरराष्ट्रीय शिपमेंट के लिए सुरक्षित डिलीवरी सुनिश्चित करते हैं।
